復合肥料在干燥過程中，溫度控制是確保產品質量、避免養分損失和保證生產安全的關鍵環節。其核心原則是根據肥料成分、含水率、干燥工藝及設備特性，精準調控溫度范圍，并配合通風、停留時間等參數優化干燥效果。以下是具體控制要點及方法：

一、溫度控制的核心原則

避免養分分解

氮素損失：高溫(>80℃)易導致銨態氮(如硫酸銨、氯化銨)轉化為氨氣揮發，或使尿素分解為縮二脲(影響作物吸收)。

磷素鈍化：過磷酸鈣等磷肥在高溫下可能發生不可逆的化學變化，降低有效性。

鉀素穩定：氯化鉀、硫酸鉀等鉀肥對溫度耐受性較強，但需防止結塊。

微量元素損失：硼、鋅等微量元素在高溫下易揮發或氧化失效。

防止物料變質

高溫可能導致有機質碳化、黏結劑失效或顆粒變形，影響肥料物理性狀(如硬度、崩解度)。

平衡干燥效率與能耗

溫度過低會延長干燥時間，增加能耗;溫度過高則可能引發局部過熱，造成養分損失或設備損壞。

二、不同干燥工藝的溫度控制范圍

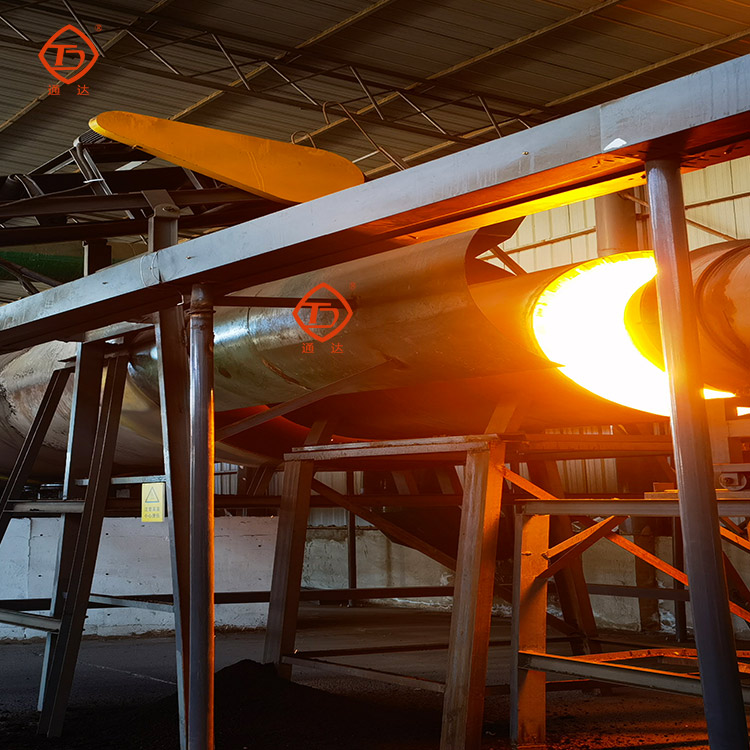

1. 滾筒干燥(回轉圓筒干燥機)

適用場景：大規模連續生產，處理高濕物料(如含水率20%-30%的造粒前物料)。

溫度控制：

進氣溫度：120-180℃(根據肥料類型調整，含有機質或易分解成分時取下限)。

出料溫度：60-80℃(確保物料水分降至目標值，通常≤2%)。

關鍵點：通過調節熱風流量、滾筒轉速和物料停留時間，避免局部過熱。

2. 噴霧干燥(用于生產高濃度水溶肥)

適用場景：將液態肥料直接干燥為粉狀或顆粒狀產品。

溫度控制：

進口溫度：150-250℃(根據溶液濃度和熱敏性成分調整)。

出口溫度：70-100℃(防止顆粒吸濕結塊)。

關鍵點：需精確控制霧化效果和熱風分布，避免顆粒表面硬化或內部未干透。

3. 流化床干燥(適用于顆粒狀復合肥)

適用場景：顆粒均勻、流動性好的肥料干燥。

溫度控制：

床層溫度：60-90℃(通過熱風循環系統維持穩定)。

關鍵點：需控制流化速度，防止顆粒碰撞破碎或黏連。

4. 盤式連續干燥(節能型工藝)

適用場景：對溫度敏感的有機-無機復合肥。

溫度控制：

分層控溫：上層80-100℃，中層60-80℃，下層40-60℃(逐級降溫，避免熱沖擊)。

關鍵點：通過調整盤片轉速和熱風方向，實現均勻干燥。

三、溫度控制的實用技巧

分段控溫

預熱階段：低溫(40-60℃)緩慢升溫，避免物料表面快速硬化阻礙內部水分蒸發。

恒速干燥階段：提高溫度至工藝要求范圍，加速水分蒸發。

降速干燥階段：降低溫度(10-20℃)，防止物料過熱變質。

實時監測與調整

在干燥機進出口安裝溫度傳感器，結合在線水分檢測儀，動態調整熱風溫度或物料流量。

示例：若出料水分偏高，可適當提高進氣溫度或延長停留時間;若出料溫度過高，需降低熱風流量或增加冷卻裝置。

設備維護與優化

定期清理干燥機內部積料，防止局部過熱引發火災。

檢查熱風管道密封性，避免熱量損失導致溫度波動。

對易結塊物料，可添加防結塊劑或優化顆粒配方(如調整黏結劑比例)。

四、特殊情況處理

含有機質復合肥

溫度需嚴格控制在60-80℃，避免有機質碳化或產生異味。

可采用低溫慢干工藝，延長干燥時間但降低溫度。

高氮復合肥

優先選擇流化床或盤式干燥，減少高溫接觸時間。

在干燥后段增加冷卻裝置，快速降溫至40℃以下。

水溶肥生產

噴霧干燥時需控制進口溫度≤200℃，防止微量元素揮發。

出料后立即打包或添加防潮劑，避免吸濕結塊。

五、安全與環保注意事項

防爆措施：干燥過程中可能產生粉塵，需安裝防爆電機、泄爆口，并控制氧含量。

尾氣處理：高溫干燥產生的廢氣需經除塵(如旋風分離器+布袋除塵器)和脫臭處理后排放。

操作培訓：定期對操作人員進行溫度控制培訓，避免誤操作導致質量事故。

總結：復合肥料干燥溫度需根據工藝類型、物料特性和產品要求綜合確定，核心是平衡干燥效率與養分保護。通過分段控溫、實時監測和設備優化，可實現高效、安全、低損耗的干燥過程。建議結合小試試驗確定最佳溫度參數，并在生產中持續優化
